一、行业概述
数控加工设备、工程机械、自动化生产线在往复移动作业过程中，电缆、油管、气管、信号线会随设备持续弯折拖拽，长期裸露运行容易出现外皮磨损、线路缠绕、高压管路磕碰破损等问题，影响设备稳定运行。钢制拖链作为金属材质线缆防护载体，依靠分段铰接结构实现同步随动防护，市场主流分为桥式钢制拖链、全封闭钢制拖链两类。
两款产品主体金属框架结构相近，仅上部封闭结构存在明显区分，适配粉尘、铁屑、冷却液、高温焊渣等不同工况。本文讲解钢制拖链通用运行防护原理，对比桥式、全封闭款式结构差异，梳理完整选型判断标准，供设备维保、自动化配件采购人员参考。 二、钢制拖链通用结构与防护原理
2.1 基础组成结构
钢制拖链整体由两侧金属链板、支撑板、销轴、分隔片、上盖板、耐磨缓冲块组合而成，全部采用冷轧钢板冲压成型，经过除锈、烤漆或镀锌防腐处理。链节之间通过销轴铰接，可灵活完成拉伸、弯折动作；内部支撑板搭配分隔片，能够将电缆、油管分区隔离，避免线路相互缠绕挤压。
2.2 核心工作原理
- 同步随动牵引原理
拖链一端固定在设备不动基座，另一端跟随移动滑台、伸缩机构同步运动。链节铰接结构保障弯折半径稳定，约束线缆弯折角度，杜绝管线过度扭曲造成内部芯线断裂，延长线缆使用寿命。 - 分区隔离防护原理
内部可加装多层分隔片，强弱电线路、液压油管、冷却水管分开摆放，减少管线之间摩擦磨损，同时避免高压管路破损后污染电缆。 - 金属物理阻隔防护原理
钢板材质具备抗冲击、耐高温、抗金属碎屑撞击能力，可阻挡加工产生的铁屑、高温熔渣、硬质颗粒物直接击打线缆外皮，相比塑料拖链抗冲击性能更强。

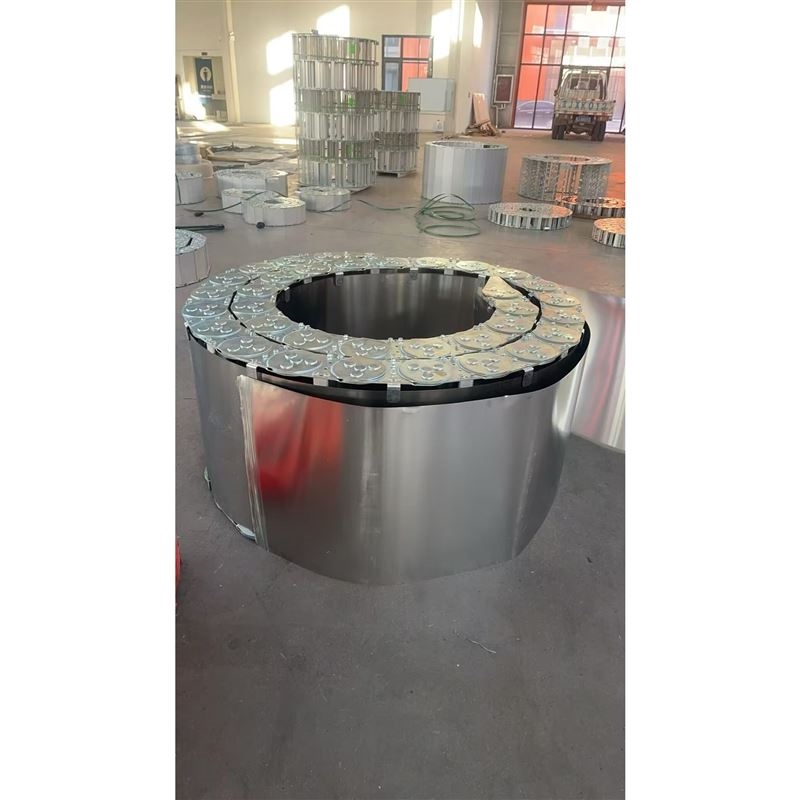

全封闭钢制拖链
三、桥式钢制拖链、全封闭钢制拖链结构与工况差异
3.1 桥式钢制拖链
桥式钢制拖链上盖板为镂空桥架式结构，上部无完整封闭钢板，仅保留侧边支撑框架。
优势：自重较轻，设备移动负载小；内部线缆散热速度快，便于日常巡检观察管线老化、渗漏情况；拆装管线无需整体拆卸拖链，维护便捷。
适配工况：加工粉尘较少、仅有少量乳化切削液、温度适中的机床，多用于数控车床、轻型加工中心、自动化输送设备，适合需要频繁检修管线的场景。 3.2 全封闭钢制拖链
全封闭钢制拖链配备整块可开启金属上盖，链节上下形成完整密闭金属腔体，内部管线完全被钢板包裹封闭。
优势：密闭结构可完全阻挡超细磨粉、高温铁屑、大量飞溅切削液、砂轮粉尘进入腔体内部，防护等级更高；钢板隔绝高温热辐射，适配高温切削、打磨、热处理类设备。
适配工况：磨床、龙门铣、激光切割、重型锻造设备，现场粉尘量大、高温碎屑多、冷却液持续飞溅的恶劣加工环境。 四、钢制拖链完整选型指南
4.1 按现场工况选择盖板类型
- 常规轻粉尘、方便检修、追求轻量化：选用桥式钢制拖链；
- 高粉尘、高温熔渣、大量切削液飞溅、对管线密闭防护要求高：选用全封闭钢制拖链。
4.2 内部空间尺寸选型
测量所有线缆、油管的外径总占用宽度与高度，拖链内部预留 10%~20% 富余空间，防止管线挤压；多根粗细差异较大的管线，配套分隔片分区摆放。
4.3 弯曲半径选型标准
弯曲半径根据最粗电缆外径确定，常规选取管线外径 6~10 倍数值，半径过小会加速线缆外皮开裂，大型重型设备可选用大半径加厚钢制拖链。
4.4 材质防腐选型
普通室内加工设备选用烤漆钢制拖链；潮湿、长期接触切削液、沿海高盐雾环境，优先选用镀锌钢制拖链，降低锈蚀概率。
4.5 运行负载区分选型
轻型自动化设备、小型机床适配薄款桥式钢制拖链；重型龙门设备、大型液压机组长行程往复运动，选用加厚加宽链板的全封闭钢制拖链，提升整体承重与抗变形能力。
4.6 定制化选型要点
标准规格适配常规设备，超长行程、异形安装空间、多管路密集排布场景，厂家可定制桥式 / 全封闭钢制拖链的宽度、高度、弯曲半径，配套配套安装固定支架、耐磨缓冲配件。

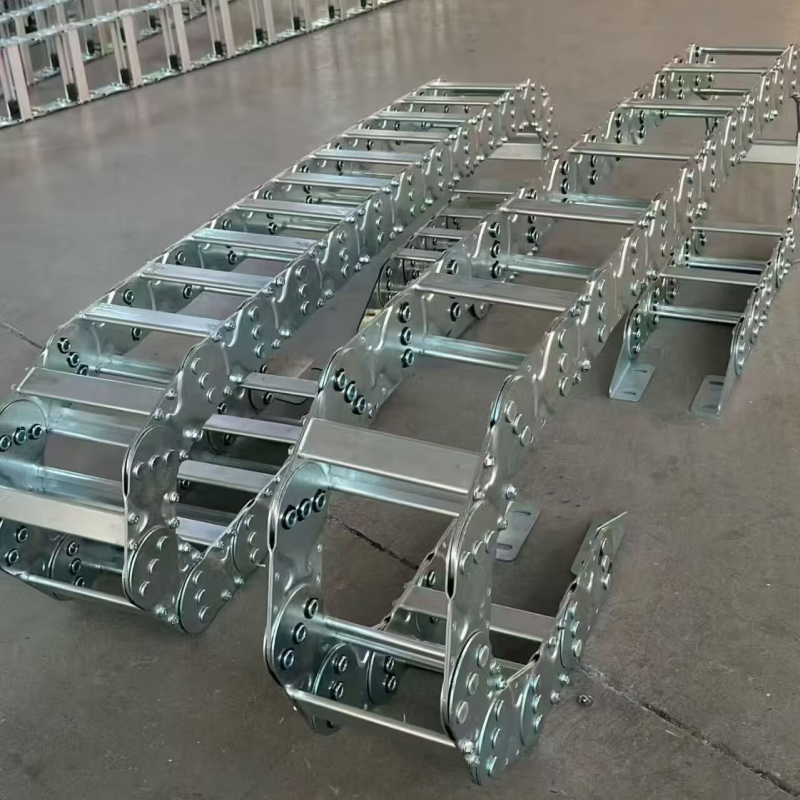

桥式钢制拖链
桥式钢制拖链、全封闭钢制拖链依托金属铰接链节结构实现线缆同步随动防护，依靠钢板阻隔粉尘、碎屑、高温介质。二者核心区别在于上部封闭结构：桥式款轻量化、易检修、散热好；全封闭款密闭防护能力更强，适配恶劣加工工况。
采购选型时结合现场粉尘、温度、冷却液飞溅程度确定盖板款式，再匹配内部腔体尺寸、弯曲半径、防腐材质，既能稳定保护内部电缆与液压管路，也能减少后期管线更换、拖链变形等维保成本。
