一、行业概述
数控加工、激光切割设备作业期间，会产生高温铁屑、熔渣、磨削粉尘、乳化切削液、油烟杂质，极易划伤直线导轨、丝杆、滑块核心精密部件，降低设备加工精度，缩短机床使用寿命。风琴防护罩属于机床高频柔性伸缩防护配件，市面两大主流品类为加工中心风琴防护罩、激光切割机风琴防护罩，二者外观同为褶皱风琴结构，但面料材质、骨架强度、耐温等级、密封结构差异化设计，适配不同加工工况。
本文详解风琴防护罩通用防护原理、内部结构，对比两款专用防护罩工况区别，整理新手采购选型标准、适配定制要点，方便机床维保、采购人员快速选型、规避采购误区。 二、风琴防护罩通用结构与防护原理
2.1 整机基础结构
两款防护罩结构同源，均由外层防护面料、内置支撑骨架、热压褶皱层、端部固定法兰、底部耐磨刮条、内侧防尘内衬组合而成，采用高频热压缝制工艺成型，折叠规整、不易开胶开裂。
2.2 核心伸缩防护原理
- 同步随动伸缩原理
防护罩一端固定机床固定端，一端绑定机床移动滑台，跟随导轨做往复直线运动：拉伸全覆盖导轨行程，隔绝杂质侵入；压缩折叠聚拢，占用极小机床内部空间，不干涉刀具、切割头运行，适配机床高速往复作业。 - 多层阻隔防护原理
外层面料抵御飞溅碎屑、高温灼烧、油水腐蚀；支撑骨架定型防塌陷，保证伸缩顺畅；底部聚氨酯刮条实时刮除导轨附着铁屑油污；内层高密度内衬阻隔超细粉尘渗透，全(quan)方位保护导轨精密结构。 - 轻量化降噪原理
相较于钢制防护罩，柔性风琴材质自重更小，运行无金属碰撞噪音，适配加工中心高速切削、激光切割机高频移动工况，减少机床负载。
三、两款专用风琴防护罩工况结构差异
3.1 加工中心风琴防护罩
适配立式、卧式、龙门加工中心铣削、钻孔加工工况，加工产生中温铁屑、大量乳化切削液、块状碎屑、机床油水混合物。
结构特点：加厚耐磨三防基材、加宽硬质 PVC 支撑骨架、加密褶皱结构、加厚耐磨刮条；抗冲击性强，可抵御块状铁屑磕碰，耐切削液腐蚀，抗压不易变形，压缩比 1:8-1:10，适配加工中心重载、长行程导轨移动。 3.2 激光切割机风琴防护罩
适配光纤激光、等离子激光切割作业，工况特点：瞬时高温熔渣、金属火星、超细粉尘、静电油烟、高频高速移动。
结构特点：专用阻燃耐高温面料、防静电覆膜、加密防尘内衬、轻量化薄片骨架；耐高温可达 200-300℃，防熔渣灼烧、防静电吸附粉尘，伸缩速度更快，适配切割头极速往返移动，杜绝熔渣烧穿护罩、粉尘卡死导轨。 四、精细化采购选型指南
4.1 按机床机型选专属面料
- 普通干湿切削加工中心：选用标准加厚三防布风琴防护罩，防水防油防尘，性价比高，适配常规铣削工况；
- 重切削、高温加工中心：升级加厚耐热复合面料，提升抗铁屑灼烧能力；
- 全系激光切割机：必选阻燃防静电耐高温专用面料，禁止使用普通三防布，避免熔渣快速烧破护罩。
4.2 骨架与压缩比选型
- 加工中心：选加厚硬质支撑骨架，承重强、防弯折塌陷，优先 1:10 高压缩比，适配机床狭小安装槽；
- 激光切割机：选轻量化柔性骨架，伸缩顺滑无卡顿，适配高频极速移动，褶皱细密、密封性更强。
4.3 配件按需选配
- 加工中心：加装耐磨滑片、加厚刮条，减少底部磨损，适配重载滑动；
- 激光切割机：选配防火隔尘内衬、防静电边条，杜绝粉尘静电堆积，提升使用寿命。
4.4 尺寸定制要点
测量机床导轨行程、安装高度、宽度、安装孔距，定制一体式直型、门字型防护罩；异形导轨、倾斜导轨可定制异形折弯款，零改装直接安装，适配原装机床安装点位。

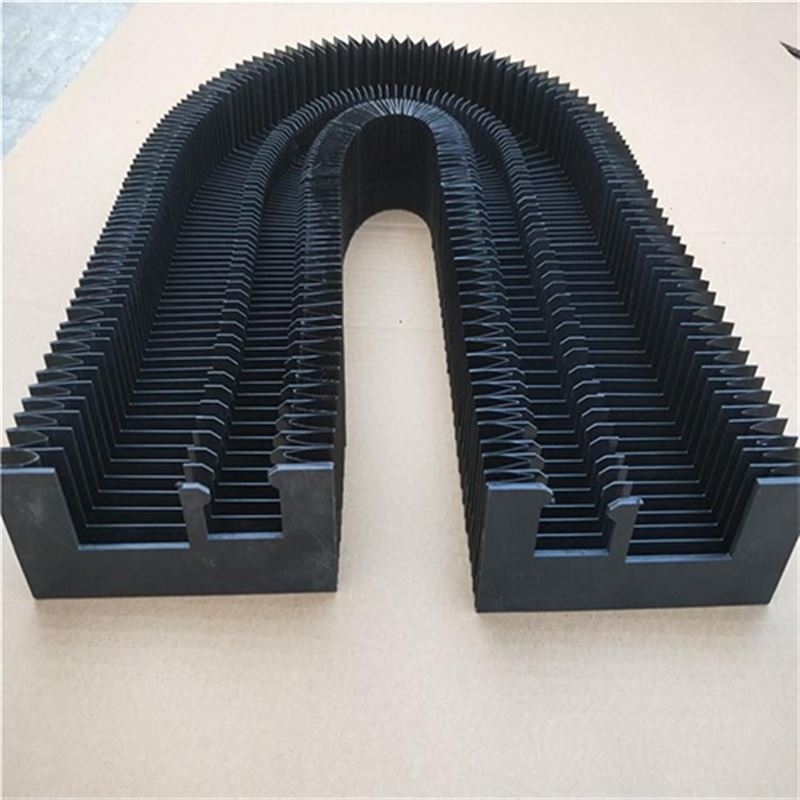

风琴防护罩
五、使用运维通用注意事项
- 禁止硬物磕碰褶皱表层，激光设备及时清理表面凝固熔渣，避免局部灼烧破损；
- 定期清理底部滤尘、刮条杂物，保证伸缩顺畅，减少卡顿磨损；
- 避免长期浸泡切削液，加工中心定期擦拭护表油污，延长使用周期；
- 出现开胶、骨架变形及时返厂修补，无需整体更换，降低维保成本。
加工中心风琴防护罩侧重抗冲击、耐切削液、抗压耐磨，适配铣削铁屑油水工况；激光切割机风琴防护罩侧重耐高温、阻燃、防静电、防尘，适配激光高温熔渣高频工况。二者伸缩防护原理一致，核心区别为面料工艺、骨架配置。
选型核心：先区分机床设备类型，再匹配耐温、防水、防尘面料，核对行程压缩比与安装尺寸，按需选配耐磨、防火配件，即可选到适配款，有效保护机床导轨，降低机床维修损耗。
