一、行业概述
各类机床、液压设备在加工运行时，会产生金属磨屑、切削油污、水雾、高温碎屑、粉尘等杂质，长期附着在导轨、液压油缸杆表面，会造成活塞杆拉伤、导轨磨损、液压密封件老化漏油，影响设备加工精度与使用寿命。风琴防护罩是柔性防护主流配件，细分品类包含三防布风琴防护罩、耐高温风琴防护罩、磨床风琴防护罩、液压油缸防护罩，不同品类面料、骨架、折叠结构根据设备工况差异化设计。
本文拆解风琴防护罩通用防护原理，区分各类产品结构适配差异，梳理完整选型判断标准，方便设备维保、机床配件采购、液压设备运维人员参考使用。 二、风琴防护罩通用结构与防护原理
2.1 基础结构组成
风琴防护罩整体由外层防护面料、内置支撑骨架、两端固定法兰、内侧防尘内衬、底部耐磨刮条组成，可折叠波纹式结构是核心形态，根据使用场景选用三防布、耐高温复合面料、PVC 等基材。
2.2 多重防护作用原理
- 同步伸缩遮蔽原理
设备导轨往复滑动、液压油缸活塞杆伸缩时，防护罩跟随同步拉伸、折叠收缩，运动全程完整包裹运动构件，无裸露间隙，隔绝外界粉尘、碎屑直接接触精密部件。 - 多层介质阻隔原理
三防布、耐高温复合面料自带防水、防油、防尘基础性能，形成物理阻隔层；内侧增设内衬阻挡细微粉尘渗透；边缘刮条紧贴构件表面，实时刮除附着油污、磨屑。 - 缓冲降噪柔性防护原理
柔性布料搭配分段骨架，伸缩运动无硬质碰撞，运行噪音低；面料具备一定缓冲能力，可缓冲飞溅碎屑冲击，减少构件磕碰损伤。
三、各类风琴防护罩结构与工况适配特点
3.1 三防布风琴防护罩
三防布为基础通用面料，经过防水、防油、防尘改性处理，耐常规乳化切削液、水雾、细碎铁屑侵蚀，轻量化折叠结构，压缩比例高。可用于普通机床导轨、常规中小型液压油缸基础防护，是磨床风琴防护罩、小型液压油缸防护罩常用基础款面料。
3.2 耐高温风琴防护罩
针对高温加工工况升级面料，在三防布基础上添加阻燃、隔热玻纤复合层，可耐受短时高温碎屑灼烧，隔绝高温热辐射。适用于热处理机床、高温切削加工设备、存在高温焊渣飞溅的液压油缸，避免普通三防布长期高温下老化破损。
3.3 磨床风琴防护罩
磨床加工会产生大量超细金刚砂磨粉、磨削冷却液，粉尘渗透性强。专用磨床风琴防护罩采用加厚双层三防布或耐高温复合面料，加密内衬，加宽耐磨刮条，骨架加密加固，阻挡超细磨粉渗入导轨、丝杆缝隙，适配平面磨、外圆磨、无心磨等设备直线导轨防护。
3.4 液压油缸防护罩
分为圆筒式风琴防护罩与方形导轨风琴两种形态，圆筒款专门包裹液压油缸活塞杆。分为常规三防布款、耐高温复合款，伸缩行程匹配油缸升降长度，两端配套卡箍法兰，贴合油缸安装底座，阻隔液压站油污、现场粉尘、磨削水雾，避免活塞杆划伤、油封渗漏；重型高温工况油缸直接选用耐高温风琴防护罩基材。
四、分场景完整选型指南
4.1 按使用设备分类选型
- 各类磨床导轨：选用加厚双层三防布风琴防护罩，超细粉尘工况可升级耐高温风琴防护罩，加密内衬、加宽刮条；
- 直线导轨加工机床：标准工况选用普通三防布风琴防护罩；高温切削、焊渣场景选用耐高温款；
- 液压油缸防护：短行程常温油缸选圆筒三防布液压油缸防护罩；高温锻造、热处理设备油缸选用耐高温面料油缸防护罩。
4.2 面料材质选型标准
- 常温、水雾、少量切削油、普通粉尘：常规单层三防布风琴防护罩，性价比适中；
- 高温碎屑、焊渣、持续高温环境：更换耐高温复合玻纤面料耐高温风琴防护罩；
- 磨床超细磨粉工况：双层复合三防布，提升粉尘阻隔能力。
4.3 行程、压缩比与结构选型
- 磨床短行程导轨：高压缩比紧凑型风琴防护罩，节省机床内部安装空间；
- 长行程液压油缸、重型机床导轨：加宽加厚支撑骨架，防止长距离伸缩塌陷变形；
- 液压油缸防护罩优先圆筒一体成型结构，安装卡箍匹配油缸外径，无需二次改装。
4.4 定制化选型注意点
标准尺寸防护罩适配常规机型，特殊行程、异形导轨、大直径液压油缸、高温密闭加工设备，均可定制三防布 / 耐高温风琴防护罩的长度、幅宽、安装孔位、面料厚度，贴合设备原有安装点位。

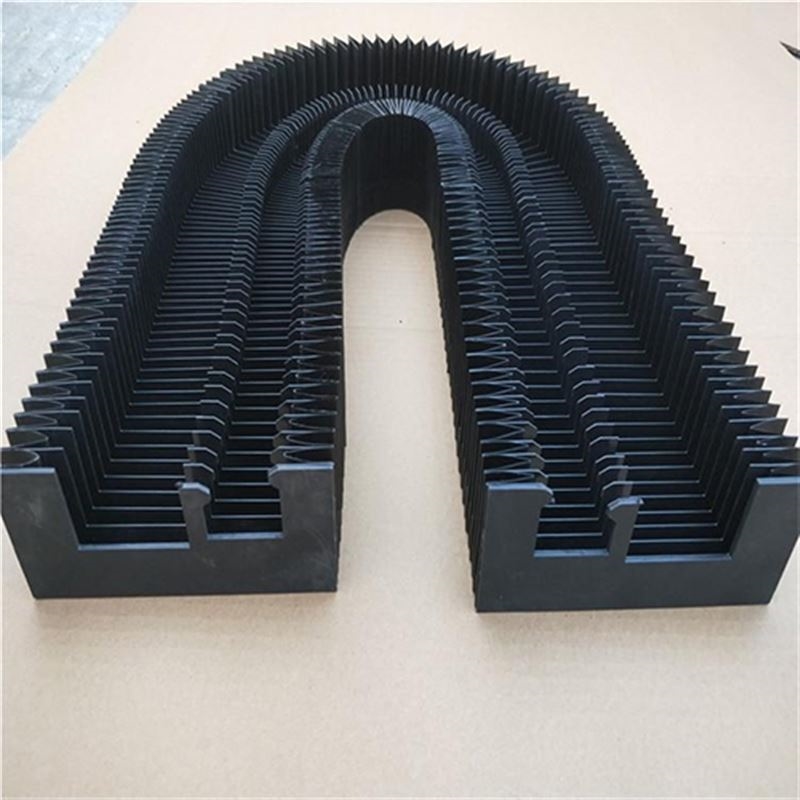

风琴防护罩
三防布风琴防护罩、耐高温风琴防护罩依靠柔性折叠伸缩结构，实现导轨、液压油缸全行程封闭防护，依靠防水、防油、防尘、隔热面料隔绝加工污染物。磨床风琴防护罩侧重超细粉尘阻隔设计，液压油缸防护罩适配活塞杆圆筒包裹防护，高温工况可升级耐高温复合面料。
采购选型时先区分设备类型与加工工况，核对温度、粉尘、介质环境，匹配对应面料与结构规格，既能稳定防护精密运动部件，也能延长防护罩自身使用周期，降低设备日常维保成本。
